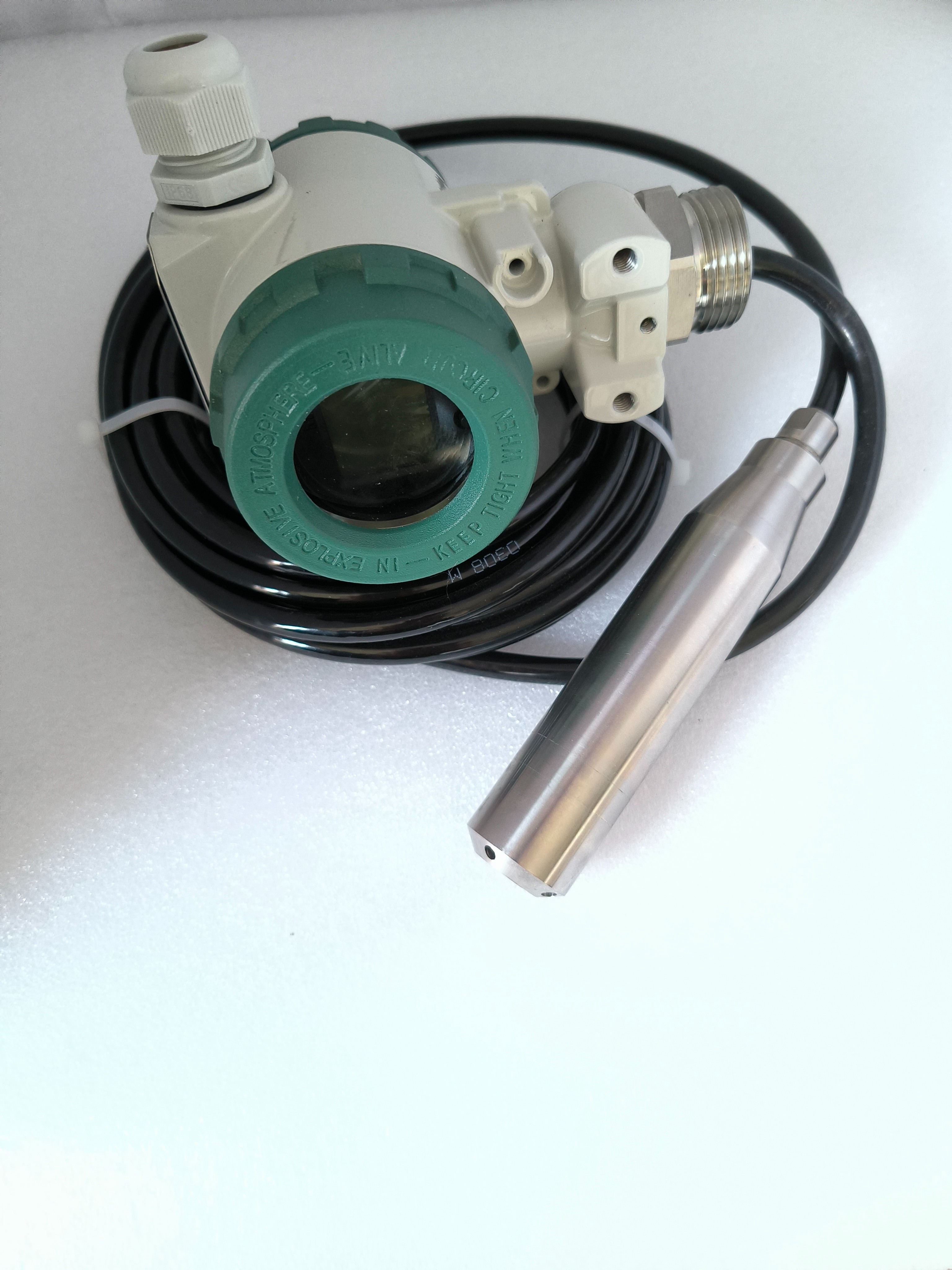

DPS8H-AT投入式液位變送器
更新時間：2025-11-15 點擊次數：5次
投入式液位變送器是我公司基于被測液體靜壓與該液體液位高成比的原理研制而成。變送器的關鍵部件采用電容式傳感器，該傳感器具有重復性好、溫度特性好、等特點；電子部件采
用了二線制變送器的專用模塊，因此該變送器具有體積小、重量輕、精度高、性價比高，并可帶現場指示，儀表安裝使用較為方便等特點。
該儀表應用于城市給排水、水處理廠、水庫、河流、海洋、深井、儲油罐、裝有糊狀或泥漿
的罐及石油、化工、電力等部門的水位及其他敞開式容器液位的測量，在被測液體較為粘稠或測量環
境汽霧露時，能體現儀表性能和測量的高精度。儀表可投入式使用也可采用螺紋、法蘭頂裝等安裝方式。
儀表分普通型、耐腐型和HART型三種，帶HART通信協議。
二、主要技術指標
量 程 ： 0~200m
精度等級 ： 0.5級
過載能力 ： 額定量程的2.5倍 （250%）
電 源 ： 24V D.C.
12~36 V D.C. (非本安型)
18~28 V D.C.(本安型)
輸 出 ： 二線制 4~20mA
負載電阻 ： 24VD.C.時，at24VD.C. 600Ω
18VD .C.時，at36VD.C. 300Ω
36VD.C.時， At36V.D.C 1200Ω
介質溫度 ： -25℃~+80 ℃
環境溫度 ： -10℃~+55 ℃
傳感頭尺寸： (不含導氣電纜及變送器和接線盒) ф38×130 mm
電纜進口螺紋： M20×1.5
傳感器材質： 不銹鋼，耐油橡膠
三、選型注意事項
1、投入式液位計安裝：
儀表投入到被測介質中，變送器置于測量零位，儀表與介質接觸的材質是不銹鋼，丁晴橡膠和
PVC。選用投入式安裝方式需要求被測介質對這三種材質無腐蝕作用。
2、螺紋安裝：
儀表通過螺紋安裝在容器壁上，安裝位置為測量零位，接液材質為304不銹鋼，能測量對不銹鋼
無腐蝕作用的介質，對測量范圍大于4米的請盡量選用螺紋安裝。
3、法蘭安裝（頂裝）
接液部分為不銹鋼材質，能測量對不銹鋼無腐蝕作用的介質，對測量范圍大于4米的請盡量選用
螺紋安裝。
4、無論何種安裝方式，儀表只能測量敞開容器的液位高度。
